工廠安防監控安裝公司博輝威視根據工廠提供的相關文件，并根據工廠的實際需求，參照有關國際標準和國家標準，并結合博輝威視從事過的多個工廠所積累的經驗，設計出這套監控安防解決方案。

一．總體設計方案
湖北中雅包裝廠區視頻監控系統由前端圖像采集、圖像及控制信號傳輸和圖像顯示控制存儲三個部分組成:
1.前端圖像采集部分
系統共設計有32臺攝像機，分別部署在該廠區車輛出入口，主干道旁邊及住宅區域。
廠區車輛入口處安裝專用車牌攝像機，用以監控出入口異常情況。
主干道重點區域安裝智能球機，用以完整監控區域內的各種事件。
生產車間，倉庫等區域安裝紅外一體攝像機，用以監視區域內的各種事件。

2.圖像和控制信號傳輸部分
廠區視頻監控系統視頻信號采用SYV75-5視頻線纜加單模光纖結合方式傳輸?？刂凭€(xiàn)設計采用RVVP2*1.0RVVP電纜。

3.圖像控制存儲部分
    監控中心機房位于廠區辦公樓主控中心，設計采用高清顯示器作為顯示設備。錄像系統設計采用?？低暰W(wǎng)絡(luò )硬盤錄像機控制，設計整個硬盤錄像系統可以連續保存錄像資料1個月，硬盤錄像系統支持錄像與回放全雙工工作。

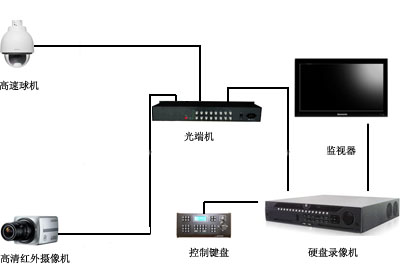

二．系統結構原理圖



三．系統選型和配置

項目	設備名 稱	產地	品牌	規格型號	數 量	參數
一	前端監控部分
1	高清紅外攝像機	深圳	康威	KWL-CP1002H	2	●1/3"SONY Exviev HAD CCD》車牌識別模塊完全自主研發，采用微電腦控制  ●采用白光燈微調技術，亮度可調  ●強光抑制7擋可調，與電子快門同步，車速再快也能看清車牌  ●特有的延時設置，在光線復雜環境，能正常工作  ●不受任何環境和角度的影響，任意安裝  ●停車場，收費站車牌識別率為100%  ●時速30K/小時，車牌識別率為99.8%  ●外殼選用特質材料生產，防水等級完全滿足IP65標準 》紅外距離30米，12V
2	高清紅外攝像機	深圳	康威	KWL-D501H	27	1/3"SONY Exviev had CCD.                 700TVL；采用第三代紅外技術，夜視效果更好；采用高通光量，夜視高清紅外鏡頭，夜視距離可達40米；寬電壓低功耗恒流電源設計，高性能鋁基板散熱技術、使用壽命更長
3	智能高速球	深圳	康威	KWL-908	3	全新高強度鋁合金金屬結構 ● 特有效防止變形及保持結構穩定 ● 運轉平穩，光源恒流驅動，電流恒定，發光器件工作穩定 ● 特有的看門狗功能，定時檢測高速球運行狀態，防止死機現象，并保存用戶設置 ● 強大的OSD功能，用戶更簡單的掌握功能設置，使用更便捷； ● 內置解碼板，支持16種通訊協議（RS485控制方式），波特率可調 ● 360°無限制旋轉，水平280°/S垂直，180°/S手動控制進口大功率高亮度LED燈板，112PCS大功率LED紅外燈（遠燈84PCS、近燈28PCS），紅外距離100米 ● 散熱裝置：內置智能紅外線燈控制及兩組進口雙滾珠軸承高速風扇 ● 反光裝置：采用雙擋板方式，紅外燈開啟式攝像機不會(huì )反光
二	控制中心管理部分
1	硬盤錄像機	杭州	?？低?/td>	DS-7816HF-SH	2
2	液晶顯示器	深圳	三星		2	高清接口
3	監控專業硬盤		希捷	2TB	2	專業硬盤
4	操作臺	武漢	定制	鋼制	1	監控專用
三	傳輸部分
1	數字光端機	武漢	鴻泰	4路	5	帶反向數據
2	光纖	武漢	長飛	8芯	600
2	光纖配件	武漢			5
3	視頻線	揚州	華益	SYV75-5（96）	3500	國標
3	電纜線	揚州	華益	RVV2*1.0	1500	國標
4	控制線	揚州	華益	RVVP2*1.0	500	國標
5	線管	武漢	聯塑	Ø25-32	1500
6	防水盒	深圳	威龍		5

  四．武漢監控公司博輝威視保修及售后服務
  1.凡在博輝威視購買產品均實行3個月包換1年免費保修；

  2.凡由博輝威視設計施工的工程均可享受1年內免費上門維修服務。
