我們在安裝監控時買了NVR（網絡(luò )硬盤錄像機），想要實現錄音功能，這個時候是需要前端的IPC（網絡(luò )攝像頭）支持音頻功能才可以哦。



那么問題來了，怎么知道IPC是否支持音頻呢？

——看參數、跟銷售確認嘍。



那么問題又來了，確認支持的話，IPC只提供了音頻接口，該怎么實現錄音呢？

——外接有源拾音器嘍。



下面就由武漢監控公司博輝威視給大家介紹IPC外接有源拾音器的接線方式。



①認識拾音器

根據拾音器說明書，確認好拾音器接線口的定義，一般的拾音器用3芯線就可以滿足需求，3芯分別為電源正極，信號端和電源負極（也叫公共端,即電源負極和信號負極）。如下圖所示。

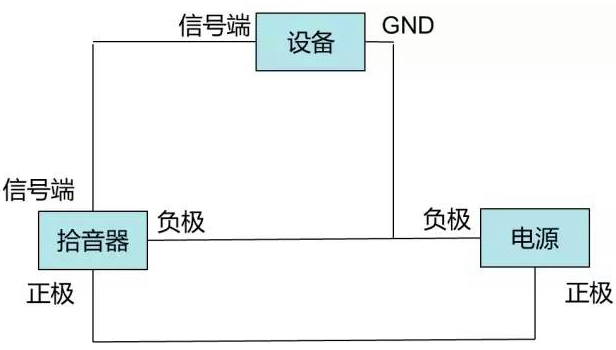

②接線原理

了解了原理以后是不是就清楚很多了呢？但是我們的設備型號那么多，音頻接口類型那么多，不同的接口類型該怎么接線呢？

別急，繼續往下看。



1）3.5mm接口接線方法

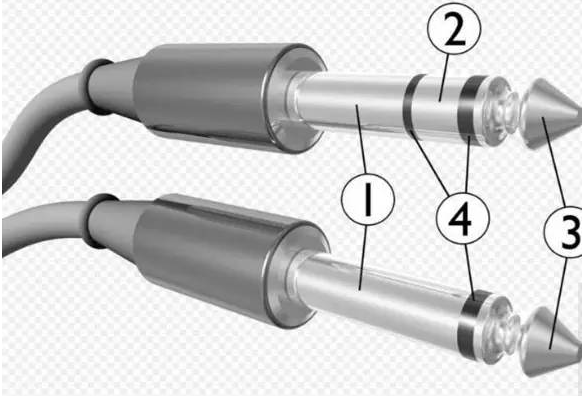

上圖中是3.5mm的接口示意圖。一般分為兩種，一種是下面這種類型單聲道，還有一種是上面這種類型雙聲道。

目前市面上常見的為上面類型的接口，多用與MP3，手機，都是音頻收聽設備。下面這種多用于錄音。


按圖標識的序號：1為接地，上面這種2、3為左右聲道，下面這種3就是音頻信號端。4是屏蔽層（可以忽略），遇到攝像機接線如何接的情況，如果客戶是上面這種接頭，可以先找一個接口匹配的線接上，然后把線剪開，確定線的定義后按照原理接。下面這種可以把2和3并在一起接到拾音設備的信號端，地接地。下面這種情況的話直接信號端接信號端，地接地即可。

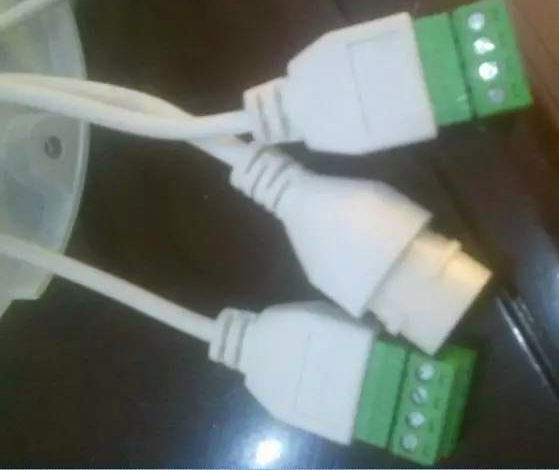

2）綠色端子接線方法

把綠色端子上的螺絲擰松，根據原理圖以及綠色端子上接口定義標識，把對應接口的線直接接入接線柱中，然后擰緊接口上的螺絲就行了。還有一種是有按鈕的，按住按鈕后將線接入，松開按鈕線就固定了。



3）一把線式

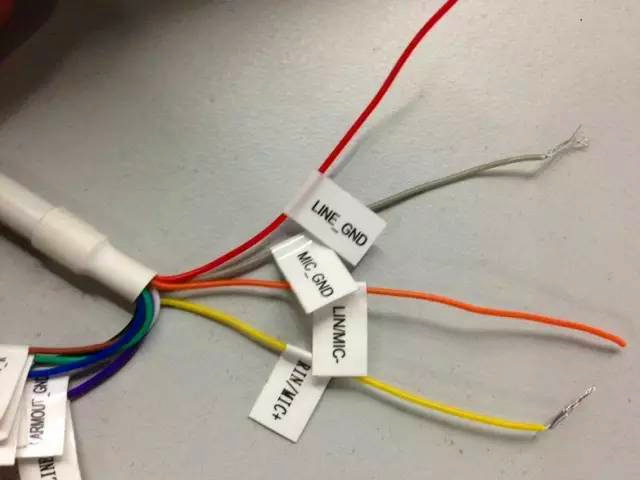

                                                                    設備音頻線示意圖

         紅：LINE_GND 拾音器地線

         灰：MIC_GND 麥克風地線

         橙：LIN/MIC- 拾音器左聲道/麥克負

         黃：RIN/MIC+ 拾音器右聲道/麥克正

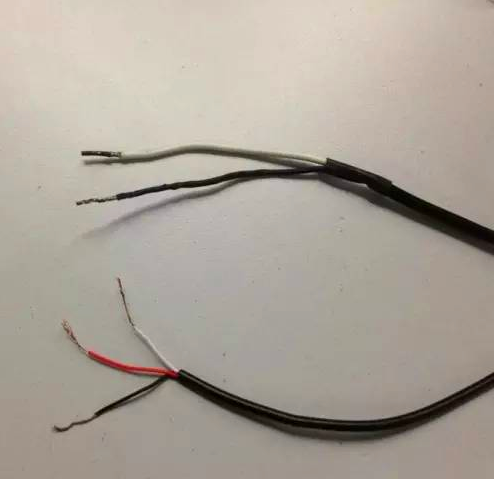

                                                             電源、拾音器示意圖

        上面的白線：電源正極

        上面的黑線：電源負極

        下面的白線：拾音器信號線

        下面的黑線：拾音器電源負極

        紅線：拾音器電源正極

武漢監控公司說明：具體線序請以現場實際為準，這里僅做示意參考用


接線方式

按照原理圖，將RIN/MIC+、LIN/MIC-、拾音器信號線三根線相連，LINE_GND、拾音器負極、電源負極三線相連，音器電源正極與電源正極相連。


武漢監控公司提醒：接好后請用絕緣膠布包好接頭，其余暫時沒用到的接頭請剪齊包好，防止引起短路。



武漢監控公司博輝威視小結：

        從以上音頻接線方式來看，原理圖很重要，任何接口類型，只要知道接線原理，找到設備接口類型匹配的線先接上，然后把線剪開，明確剪開的里面的線的定義，然后按照原理接線即可。

相信大家知道了 IPC外接有源拾音器接線方法了，那么錄像機外接有源拾音器接線的方法你會(huì )嗎？？想知道方法請點擊“安防監控安裝拾音器如何接線”這篇文章！
