武漢安防監控公司博輝威視為黃岡職業技術學院設計的視頻監控系統方案由前端圖像采集、圖像及控制信號傳輸和圖像顯示控制存儲三個部分組成:
  1.前端圖像采集部分
  系統共設計有37臺攝像機，分別部署在教學樓入口，主要通道，周界等重要監控區域。

  2.圖像和控制信號傳輸部分
  校區視頻監控系統視頻信號采用SYV75-5視頻線纜傳輸。

  3.圖像控制存儲部分
  監控機房位于校區主控中心，設計采用高清顯示器作為顯示設備。錄像系統設計采用?？低暰W(wǎng)絡(luò )硬盤錄像機控制，設計整個硬盤錄像系統可以連續保存錄像資料，支持錄像與回放全雙工工作。

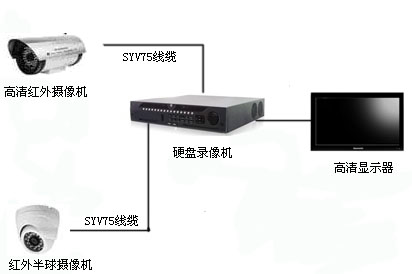

  校園視頻監控系統結構原理圖


   系統選型和配置說明
   1、?？低曈脖P(pán)錄像機DS-7924H

產品特性說明:
DS-7800H系列嵌入式網絡(luò )硬盤錄像機可作為DVR進行本地獨立工作，也可聯網組成一個強大的安全防范系統，廣泛應用于公安、教育、電信、服務等行業的視頻監控。
主要特性
• HDMI與VGA輸出分辨率最高均達1080p；
• 支持HDMI、VGA、CVBS同時輸出；
• 第1/5/9/13/17/21/25/29通道支持WD1/4CIF/2CIF/CIF/QCIF實時編碼，其余通道最高支持2CIF/CIF/QCIF實時編碼；
• 采用HIKVISION云臺控制協議時候，可通過鼠標選定畫面任意區域并進行中心縮放；
• 支持多畫面分割下不同通道并行預覽與回放；
• 支持16路同步回放；
• 支持標簽定義、查詢、回放錄像文件；
• 支持回放時對錄像場景的自定義區域進行智能搜索；
• 支持按事件查詢、回放、備份錄像文件；
• 支持錄像文件倒放功能；
• 支持硬盤配額管理，不同通道可分配不同的錄像保存容量；
• 支持硬盤盤組管理，不同通道可設定不同的錄像保存周期；
• 支持eSATA盤庫，可用于錄像和備份；
• 支持重要錄像文件保護功能；
• 支持4個SATA接口；
• 支持IPv6協議；
• 支持?？低旸DNS域名解析服務，一鍵配置上網；
• 支持網絡(luò )檢測功能；
• 支持SNMP、PnPTM、NTP、SADP、DHCP、PPPoE等協議。

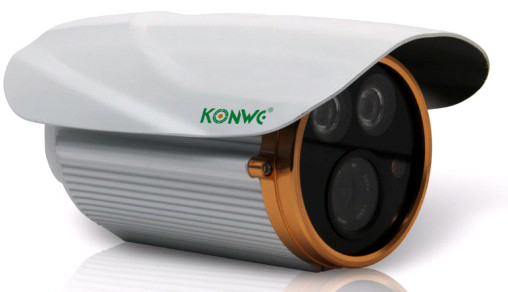

  2、 紅外高清攝像機KWL-H509YS

  產品特點：
  》CMOS鎂光. 800TVL；
  》采用第三代紅外技術，夜視效果更好；
  》采用高通光量，夜視高清紅外鏡頭，夜視距離可達50米；
  》寬電壓低功耗恒流電源設計，高性能鋁基板散熱技術、使用壽命更長。

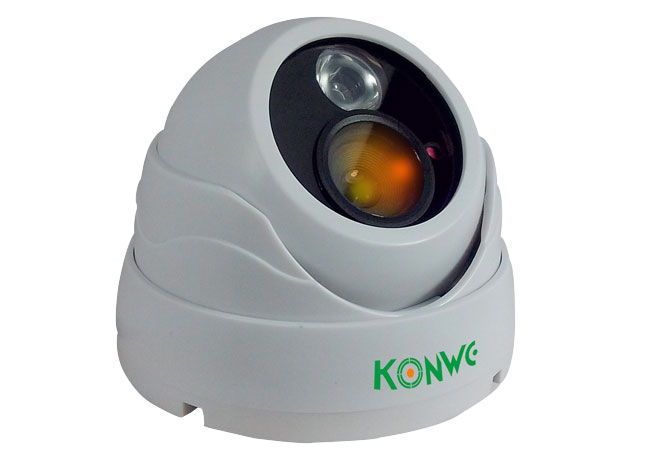

  3、高清紅外半球攝像機 KWL-H304YS

  產品特點：
  》采用SONY DSP搭配星光級CCD傳感器，圖像清晰、細膩；
  》采用第三代紅外技術，夜視效果更好；
  》采用高通光量，夜視高清紅外鏡頭，夜視距離可達30米；
  》寬電壓低功耗恒流電源設計，高性能鋁基板散熱技術、使用壽命更長。
